回路电阻测试仪,【天正华意电气设备(河源市分公司)tianzh3611-75】专业生产销售回路电阻测试仪、ZPcyoKAWj我们实行厂家直销模式,避免了中间环节,从而确保您能够以优惠的价格购买到我们的产品。联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

回路电阻测试仪直流恒流源功能：可以输出0-电流，内置逐级升流试验，相当多买一台强大的直流恒流源，一机多用。.海量存储试验数据：本机配有大容量存储，海量存储数据。具有数据存储与数据浏览功能，并具有掉电保护功能。U盘导出试验数据：配有U盘导出数据功能，导出excel文件。标准Modbus-RTU：配有RS232接口（可选配改成RS485），通讯协议是标准Modbus-RTU。电脑控制及上传数据：配有RS232上位机，通信可以控制、上传、生成word/excel文件。14.蓝牙控制及上传数据：标配蓝牙功能、配有安卓蓝牙APP，可以控制、上传、生成word文件。15.线控操作，方便流水线作业：线控方式（选配），可以外部一线开关（闭合/断开）控制测试/中断，电阻超限输出空节点可以点亮报警灯。16.无线遥控器，快捷方便：选配遥控器（选配），一键测试、一键中断测试，可定制遥控器显示试验状态。17.温度补偿自动折算电阻：可以预设温度，自动折算标准温度下的电阻值。也可以使用温度传感器（选配）实测温度。18.背景颜色方便切换：可以设置屏幕颜色，可以改成图纹蓝底、图纹黑底，可以设置背景亮度，待机亮度和待机时间19.内置培训资料：屏幕内部配有各种接线方式，指导现场使用。20.中文输入试验信息：可以中文输入相关站点、设备、人员、备注等，方便标识保存试验数据，方便标识打印试验数据。21.大电流线快速连接：使用的大电流线的连接接口，插入拧转就可以，快速方便。22.多相功能选配：标配为单相，可以选配为二相同测（导体电阻专用测试仪）或三相同测。

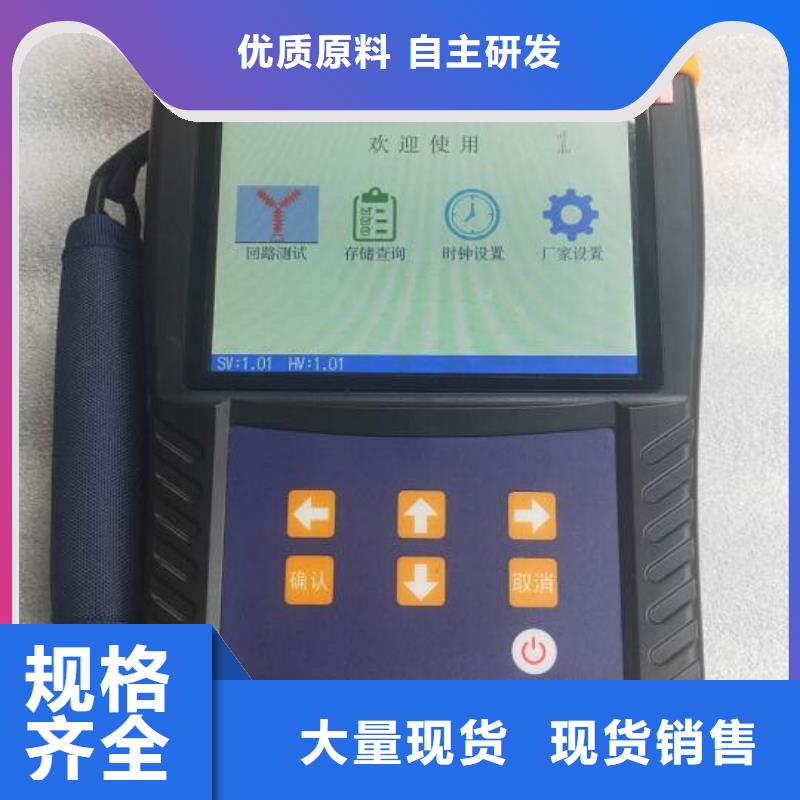

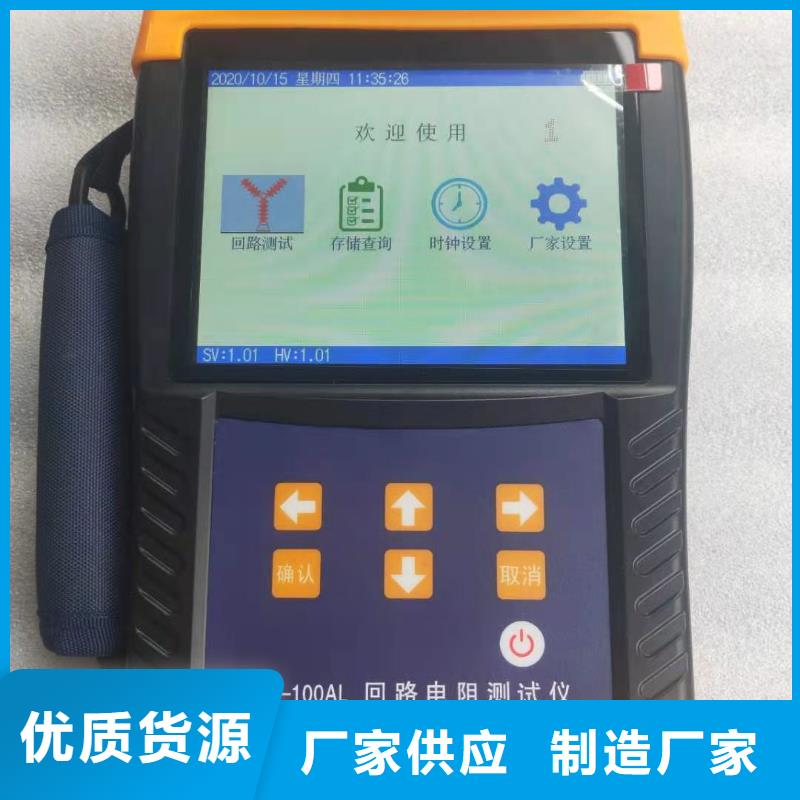

回路电阻测试仪 测试步骤 接线将两个测试钳夹到开关触点或试品两端，I＋/U＋端子连接红色测试线，I-/U-端子连接黑色测试线，其中粗线插片连接电流接线柱I＋/I-，细线插棒插入电压接线柱U＋/U-。必须使用仪器配套的专用低阻测试线，电流接线柱要拧紧，测试夹要牢固夹持，以降低引线电阻，节省电池电量。如果测试线接触不良，仪器会提示IX＝0无电流输出，仪器不会测试。4.2试品接地在带电环境下，必须要保证试品一端接地。4.3 测试1.将所有测试线接好以后，按下仪器电源开关键，液晶屏显示“主菜单”界面，如下图所示。针对开关触点等低阻试品进行回路电阻测试。查看仪器保存的各组数据，在查看数据界面可以进行数据导出。设置仪器的日期、时间。简体中文- English 中英文切换。工厂模式，需要密码操作，不对用户开放。2.选择“电阻测试”，按“确认”键仪器进入测量界面，如下图。设置电流 按移动游标选定设置电流区域，设置电流呈现蓝底，按“向上、向下”箭头键设置50A和100A电流档位。设置时间 按移动游标 选定设置时间区域，设置时间呈现蓝底，按“向上、向下”箭头键依次设置：快速、10、20、30、60秒。测试编号 按移动游标 选定测试编号区域，测试编号呈现光标符号，按“向左、向右”箭头键移动光标，按“向上、向下”箭头键设置本次试验的试品编号。开始/停止 按移动游标进入区域，“开始/停止”呈现蓝底，按“确认”键，开始测量，方框显示绿边提示“测试中…”，达到设置时间后停止测试，测试过程中，也可随时按“确认”键停止测试。提示：建议使用“快速”测量以节省电池电量。UX＝显示U＋/U-间的电压；IX＝显示I＋/I-间的电流；T＝显示实际测试时间，如下图所示；3.在测试过程中，若检测到测试线接触不良故障时，仪器会提示IX＝0无电流输出；若检测到内部温度过高时，会弹出警告提示框，并停止测量。

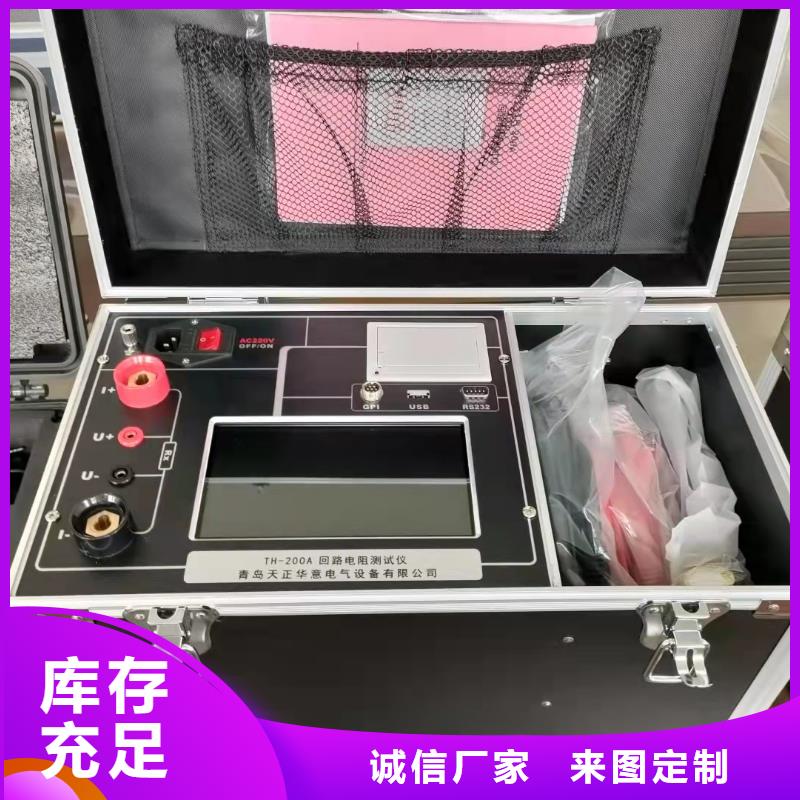

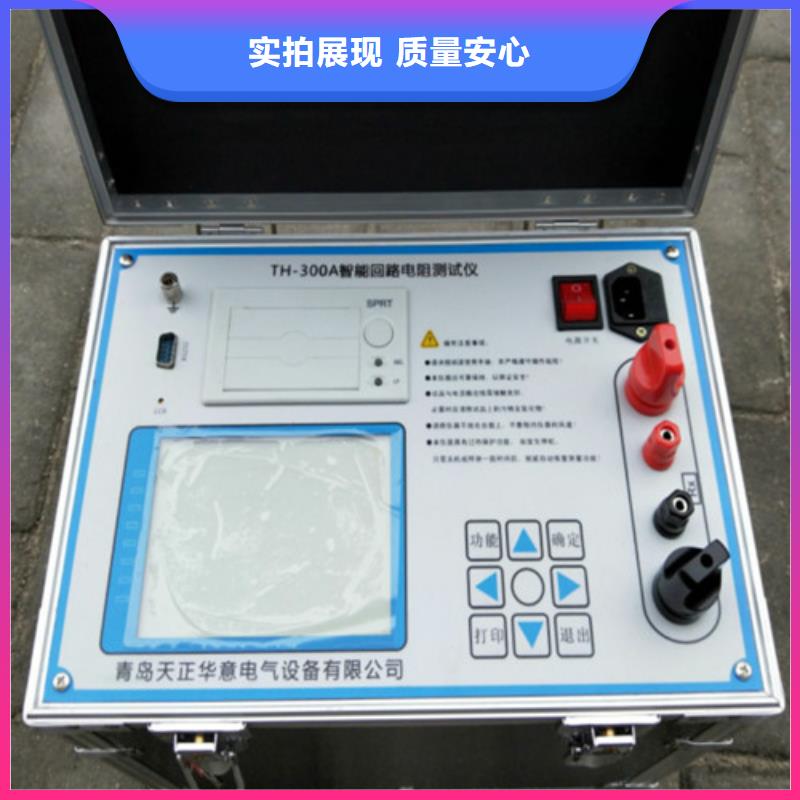

回路电阻测试仪 仪器面板介绍1、电源开关： “I”按下仪器开始供电，“O”按下关断仪器电源 2、AC220V ： 仪器供电源输入端，本仪器采用交流220V供电3、I＋、 I- ： 为电流输出端子，通过专用测试线为试品提供恒定电流4、V＋、V- ： 为试品电压信号的输入端子5、液 晶 ：采用320X240真彩色液晶，强光下字体也可清晰观察，显示操作设置，测试结果，接触电阻值和输出电流值6、RS232： 串口输出端7、 ： 仪器接地端。8、 USB ： U盘接口9、打 印 机：热敏打印机，打印测量结果五、菜单操作1、开机界面显示如图一所示：图一2、按数据测试进入以下界面，如图二所示图二试品型号：点击 可编辑试品名称（长可输入16个汉字）；测试电流：点击电流在 50A、100A、150A、200A之间循环；测试时间：点击测试时间：10S、30S、45S、60S、300S、600S、999S之间循环3、当选好电流后，点击启动测量，显示“正在充电请稍候”进入测试状态，几秒后，就会显示测试结果，如图三所示图三显示测试结果后，下一步可本地存储保存测试结果，也可点击U盘存储、打印；点击退出测试，返回主界面；4、在图一中点击数据管理，进入数据查询界面，如图四所示：图四点击可查询测试序号、点击删除数据，可删除一组数据或全部数据，点击U盘存储可以存储数据到U盘、点击打印可以打印数据，点击返回主页，返回主界面；5、在图一中点击参数设置，进入参数设置界面，如图五所示：图五亮度调节：可根据现场环境，移动按钮调节屏幕亮度蓝牙连接：点击蓝牙连接，扫码连接手机语言设置：点击按钮可切换中/英文界面厂家设定：只有生产厂家可设置设置好点击返回主页，回到主界面
