绝缘油介电强度试验仪:【天正华意电气设备(巴中市分公司)tianzh3611-75】有1年绝缘油介电强度试验仪设计、生产、售后经验,厂家直销、价格合理,可定制,联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

绝缘油介电强度试验仪仪器特点1. 仪器采用大容量单片机控制，工作稳定可靠；2. 仪器内设宽范围看门狗电路杜绝了死机现象；3. 多种操作选择，仪器程序设有GB507-1986、GB507-2002两种标准方法和自定义操作，能适应不同用户的多种选择；4. 仪器油杯采用特种玻璃一次浇铸成型，杜绝了漏油等干扰现象的发生；5. 仪器独特的高压端采样设计让测试值直接进入A/D转换器，避免了在模拟电路中造成的误差，使测量结果更加准确；6. 仪器内部具有过流、过压、短路等保护等功能，并且具有极强的抗干扰能力，电磁兼容性好；7. 便携式结构，易于移动，户内外使用均很方便。三、技术指标1. 升压器容量 1.5kVA2. 升压速度 2.0 kV/s 2.05kV/s 3.0 kV/s，3.5 kV/s 5.0 kV/s任选 误 差 0.1kV/s3. 输出电压 0～100 kV4. 电源畸变率 ＜1％5. 显示方式 大屏幕液晶汉字显示6. 电极间隙 标准2.5 mm7. 外形尺寸 长410 mm；宽390 mm； 高380 mm8. 仪器重量 26 kg四、使用条件 1. 环境温度 0～40℃2. 相对湿度 ≤ 85％3. 工作电源 AC 220V ± 20％4. 电源频率 50 Hz ± 5 Hz5. 功率消耗 ＜200 W五

绝缘油介电强度试验仪生产厂家 青岛天正华意电气设备有限公司符合标准 DL421-91技术参数 该仪器按GB/T5654绝缘油体积电阻率仪DL421.91《绝缘油体积电阻率测定法》的电力行业标准为依据，根据有源电桥的原理研制成功的一种新型电阻率测定专用仪器。具有结构简单、线性度好、灵敏度高、测试结果稳定、操作等优点，其性能远高于通常的电压电流法。仪器由参数测量系统、油杯制冷、油杯加热控温系统两部分组成，具有自动计时、液晶显示功能。该仪器除测量绝缘油体积电阻率外，还可以用于测量抗燃油电阻率。 测试电压：500V ．DC 测试范围： 10 7 ～ 10 13 Ω·cm 重 复 性： ＞1012 Ω·cm ≯25％ ，＜10 12 Ω·cm ≯15％ 加热功率： 100W控温范围： 10℃～100℃ 控温精度： ±0.5℃ 测量误差： ≤±10％ 测试电极杯： 4个 （其中3个高温测试杯，1个低温测试杯）环境温度：0～40℃相对湿度：≤85％供电电压： AC220V±10％ 50Hz±1Hz产品图片

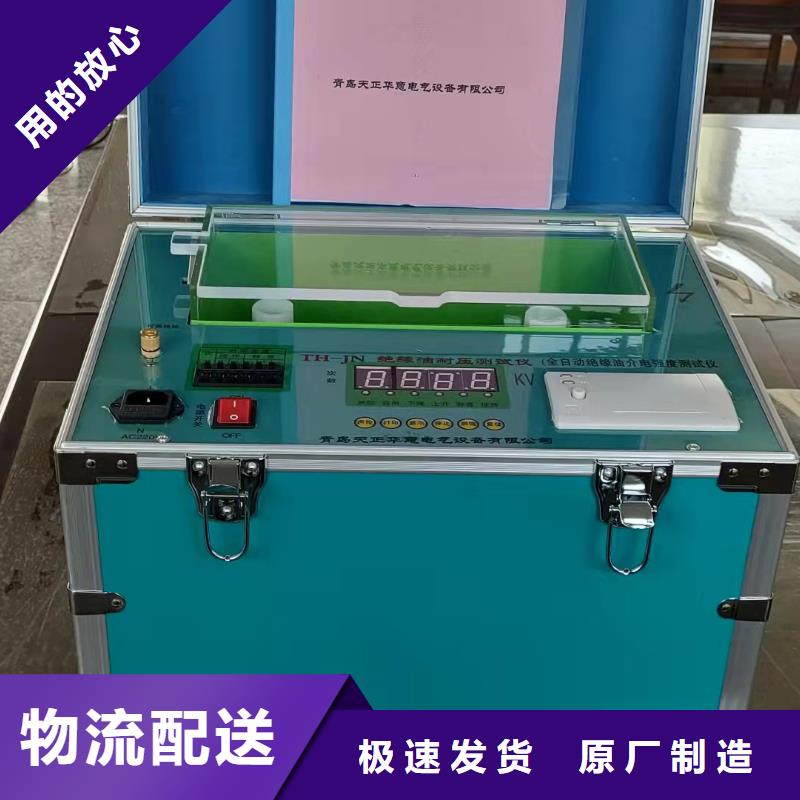

绝缘油介电强度试验仪1. 液晶屏 显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；2. 功能键 选择设置操作参数；3. 打印机 打印单次及多次测试结果的平均值；4. 切换开关 选择不同升压速率；5. 指示灯 灯亮时表示相关操作步骤正在进行中；6. 油杯仓盖 打开后放入或取出油杯，关闭后方可进行测试；7. 温湿传感器 测量摄氏温度和相对湿度，并转换为数字信号加以显示；8. 地线柱 可靠的地线连接柱；9. 电源插座 良好插接AC 220V 50Hz电源线；10. 电源开关 控制仪器电源通断；11. 高压标志 提示高压危险的三角标志。六、操作步骤图解1. 插接电源线，打开电源开关，液晶屏显示开机页面（图1）图1 开机页面2. 在图1页面下，按 设置 键进入下一级页面（图2）；图2 选择子页面3. 在图2页面下，按 选择 键移动光标√ 至 GB1986处，按 确认 键即可进入国标1986设置子页面（图3）。图3 GB1986子页面在图3页面下，按选择键移动光标至停升电压，按 ＋ 或 - 键设置停升电压 ，其默认值是80 kV，可选范围10 kV～80 kV（增量Δ＝10 kV）。选择好停升电压后，按选择键移动光标至杯位选择，按确认键进入杯位选择子页面（图4）。图4 杯位选择子页面在图4页面下，按选择键移动光标至不同杯位，按×或√键定义工作杯号，默认值是全选（即各杯位均为√）。然后按确认键，确认所选停升电压和杯号后返回开机页面，按 开始 键进行测试。如果没有可靠接地，仪器会显示 请接地！并发出报警声，这时应该关掉电源，接好地线后再重新进行操作。如果没有或者没有条件安装地线，可按任意键跳过，不会影响测试结果。
